BATWING ANTÉNA

BATWING ANTÉNA

BATWING NEBO SUPER TURNIKET ANTÉNA JE DRUH VYSÍLACÍ ANTÉNY POUŽÍT V VHF A UHF FREKVENCE, POJMENOVANÝ PRO JEHO VÝRAZNÝ TVAR, KTERÝ SE PODOBÁ BAT KŘÍDLO NEBO MOTÝLEK . SKUPINOVÁ POLE BATWING ANTÉNY SE POUŽÍVAJÍ JAKO VYSÍLACÍCH ANTÉN V DŮSLEDKU JEJICH VŠESMĚROVÝCH CHARAKTERISTIK. BATWING ANTÉNY GENEROVÁNÍ HORIZONTÁLNĚ POLARIZOVANÝ SIGNÁL. VÝHODOU "BATWING" DESIGN PRO TELEVIZNÍ VYSÍLÁNÍ, JE TO, ŽE MÁ ŠIROKOU ŠÍŘKU PÁSMA . TO BYL PRVNÍ ŠIROCE POUŽÍVANÝ TELEVIZNÍ VYSÍLACÍ ANTÉNY.

DESIGN A CHARAKTERISTIKY

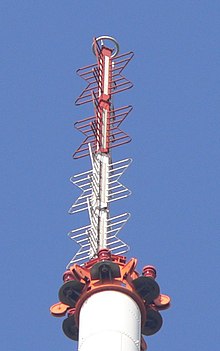

BATWING ANTÉNY JSOU SPECIALIZOVANÝ TYP KŘÍŽENÉ DIPÓLU , VARIANTA TURNIKETU ANTÉNY . DVA PÁRY STEJNÝCH VERTIKÁLNÍCH BATWING PRVKŮ VE TVARU JSOU UMÍSTĚNY V PRAVÉM ÚHLU KOLEM SPOLEČNÉ STOŽÁRU. PRVEK "KŘÍDLA" NA OPAČNÝCH STRANÁCH JSOU VEDENY JAKO DIPÓL. GENEROVAT VŠESMĚROVÝ VZOR, DVĚ DVOJPÓLY JSOU PŘIVÁDĚNY 90 ° MIMO FÁZI . ANTÉNA VYZAŘUJE HORIZONTÁLNĚ POLARIZOVANÉ ZÁŘENÍ V HORIZONTÁLNÍ ROVINĚ. KAŽDÁ SKUPINA ČTYŘ ELEMENTŮ NA JEDNÉ ÚROVNI JE OZNAČOVÁN JAKO ZÁLIVU . VYZAŘOVACÍ DIAGRAM SE NACHÁZÍ V BLÍZKOSTI VŠESMĚROVÝ, ALE MÁ ČTYŘI MALÉ LALŮČKY (MAXIMA) VE SMĚRECH ČTYŘ ŽIVLŮ.

CHCETE-LI SNÍŽIT VÝKON VYZAŘOVANÝ DO NECHTĚNÝCH AXIÁLNÍM SMĚRU, VE VYSÍLACÍCH APLIKACÍ NĚKOLIKA ZÁTOK KRMENÝCH VE FÁZI JSOU SKLÁDÁNY VERTIKÁLNĚ S ROZTEČÍ PŘIBLIŽNĚ JEDNÉ VLNOVÉ DÉLKY , K VYTVOŘENÍ KOLINEÁRNÍ POLE. TO VYTVÁŘÍ VŠESMĚROVÝ VYZAŘOVACÍ DIAGRAM SE ZVÝŠENOU HORIZONTÁLNÍ ZISK (VÍCE ENERGIE VYZAŘOVANÉ V HORIZONTÁLNÍCH SMĚRECH A MÉNĚ DO NEBE NEBO DOLŮ NA ZEM), VHODNÉ PRO POZEMNÍ VYSÍLÁNÍ.

DÁLE JEN "BATWING" TVAR JE POUŽÍVÁN PROTOŽE JEHO ŠIROKÉHO PÁSMA O PŘIBLIŽNĚ 20% PROVOZNÍ FREKVENCE PŘI VSWR 1,1: 1. [1]TOTO DĚLÁ DESIGN ANTÉNA VHODNÁ PRO PROVOZOVATELE VYSÍLÁNÍ, KTEŘÍ CHTĚJÍ POUŽÍVAT JEDINÉ ANTÉNY PRO VYSÍLÁNÍ NĚKOLIKA TELEVIZNÍCH SIGNÁLŮ A TÍM PODÁNA BATWING PŘEDNOSTNÍ ANTÉNA PRO LOWBAND TELEVIZNÍCH STANIC (KANÁLY 2-6) V POČÁTCÍCH TELEVIZNÍHO VYSÍLÁNÍ.
