BTS - Base Transceiver Station

ZÁKLADNOVOU STANICÍ

ZÁKLADNOVOU STANICÍ ( BTS ) JE KUS VYBAVENÍ, KTERÉ USNADŇUJE BEZDRÁTOVOU KOMUNIKACI MEZI UŽIVATELSKÝM ZAŘÍZENÍM (UE) A SÍTÍ. UE JSOU ZAŘÍZENÍ, JAKO JSOU MOBILNÍ TELEFONY (TELEFONU), WLL TELEFONY, POČÍTAČE S BEZDRÁTOVÝM PŘIPOJENÍM K INTERNETU PŘIPOJENÍ. SÍŤ MŮŽE BÝT TO, ŽE KTERÉKOLIV Z BEZDRÁTOVÝCH KOMUNIKAČNÍCH TECHNOLOGIÍ, JAKO JE GSM , CDMA , BEZDRÁTOVÉ MÍSTNÍ SMYČKY , WI-FI , WIMAX NEBO JINÉHO WIDE AREA NETWORK TECHNOLOGIÍ (WAN).

BTS SE TAKÉ OZNAČUJE JAKO RÁDIOVÉ ZÁKLADNOVÉ STANICE (RBS), UZLU B (V 3G SÍTĚ), NEBO, JEDNODUŠE, ZÁKLADNOVÁ STANICE (BS). PRO DISKUZI O LTE STANDARDU JE ZKRATKA ENB PRO VYVINUTOU UZLU B JE ŠIROCE POUŽÍVÁN.

AČKOLI TERMÍN BTS MŮŽE BÝT POUŽITELNÁ PRO KTERÝKOLI Z BEZDRÁTOVÝCH KOMUNIKAČNÍCH STANDARDŮ, TO JE OBECNĚ SPOJENO S MOBILNÍCH KOMUNIKAČNÍCH TECHNOLOGIÍ, JAKO JSOU GSM A CDMA . V TOMTO OHLEDU JE BTS JE SOUČÁSTÍ ZÁKLADNOVÉ STANICE SUBSYSTÉMU (BSS) VÝVOJI PRO SPRÁVU SYSTÉMU. TO MŮŽE MÍT TAKÉ VYBAVENÍ PRO ŠIFROVÁNÍ A DEŠIFROVÁNÍ KOMUNIKACE, FILTROVÁNÍ SPEKTRUM NÁSTROJŮ (PÁSMOVÝCH PROPUSTÍ), ATD ANTÉNY MOHOU BÝT TAKÉ POVAŽOVÁNY ZA KOMPONENTY BTS V OBECNÉM SMYSLU, NEBOŤ USNADŇUJÍ FUNGOVÁNÍ BTS. TYPICKY BTS BUDE MÍT NĚKOLIK VYSÍLAČŮ (TRXS), KTERÉ UMOŽŇUJÍ TO, ABY SLOUŽIL NĚKOLIK RŮZNÝCH FREKVENCÍ A RŮZNÉ SEKTORY BUŇKY (V PŘÍPADĚ SECTORISED ZÁKLADNOVÝCH STANIC). BTS JE ŘÍZENA MATEŘSKOU ŘADIČ ZÁKLADNÍ STANICE PŘES OVLÁDACÍ FUNKCE ZÁKLADNOVÉ STANICE (BCF). BCF JE REALIZOVÁN JAKO SAMOSTATNÁ JEDNOTKA, NEBO DOKONCE ZAČLENĚNA DO TRX V KOMPAKTNÍCH ZÁKLADNOVÝCH STANIC. BCF POSKYTUJE PŘIPOJENÍ K PROVOZU A ÚDRŽBY (O & M) DO SYSTÉMU PRO SPRÁVU SÍTĚ (NMS), A ŘÍDÍ PROVOZNÍ STAVY JEDNOTLIVÝCH TRX, STEJNĚ JAKO SOFTWAROVÝ MANIPULACI A ALARM KOLEKCE. ZÁKLADNÍ STRUKTURA A FUNKCE BTS ZŮSTÁVÁ STEJNÁ BEZ OHLEDU NA BEZDRÁTOVÝCH TECHNOLOGIÍ.

TYPICKÝM BTS VĚŽ, KTERÁ MÁ ANTÉNU. VĚŽ JE POMĚRNĚ ŠIROCE NESPRÁVNĚ VYLOŽIL JAKO SAMOTNÝ BTS. V ÚTULKU VE KTERÉM JE UMÍSTĚNO SKUTEČNÉ BTS MŮŽE TAKÉ BÝT VIDĚN.

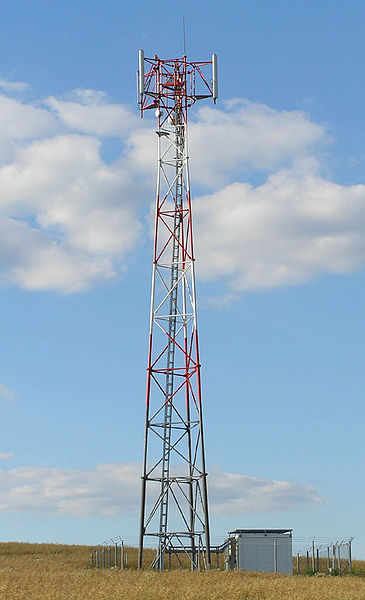

MOBILNÍ BTS

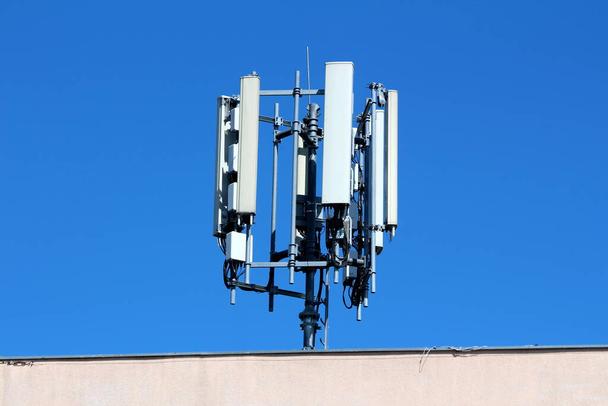

BTS NAMONTOVANÝ NA BUDOVĚ

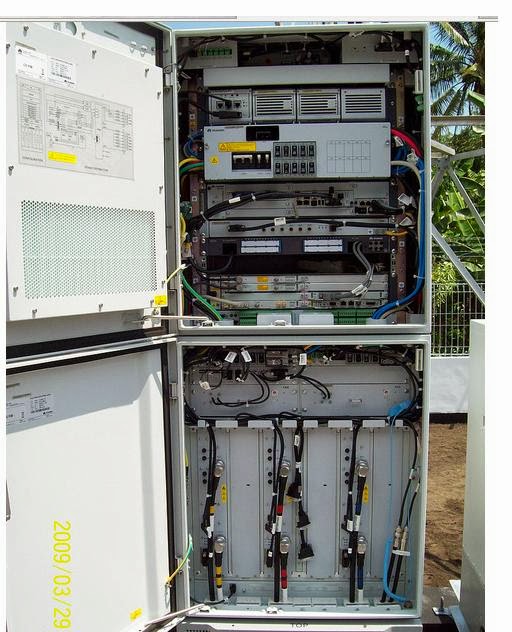

ELEKTRONICKÁ ZAŘÍZENÍ SCHRÁNKA VE SPODNÍ ČÁSTI MOBIL VĚŽE U OBCE CHINAWAL , INDIE

PODMÍNKY TÝKAJÍCÍ SE MOBILNÍ BTS

DIVERSITY TECHNIKYKE ZLEPŠENÍ KVALITY PŘIJÍMANÉHO SIGNÁLU, SE POUŽÍVAJÍ ČASTO DVĚ PŘIJÍMACÍ ANTÉNY, UMÍSTĚNY VE VZDÁLENOSTI, KTERÁ SE ROVNÁ LICHÝ NÁSOBEK ČTVRTINY ODPOVÍDAJÍCÍ VLNOVÉ DÉLCE. NA 900 MHZ, TATO VLNOVÁ DÉLKA JE 30 CM. TATO TECHNIKA, ZNÁMÁ JAKO RŮZNÉ ANTÉNY NEBO PROSTOROVÉ DIVERZITY , VYHNE PŘERUŠENÍ ZPŮSOBENÉ CESTA VYBLEDNUTÍ . TYTO ANTÉNY MOHOU BÝT ROZMÍSTĚNY VODOROVNĚ NEBO SVISLE. HORIZONTÁLNÍ ROZTEČ VYŽADUJE SLOŽITĚJŠÍ INSTALACE, ALE PŘINÁŠÍ LEPŠÍ VÝKON.JINÉ NEŽ ANTÉNY NEBO PROSTOROVÉ DIVERZITY, EXISTUJÍ I JINÉ TECHNIKY, ROZMANITOST , JAKO JE FREKVENCE / ČASU ROZMANITOSTI, ANTÉNNÍ OBRAZEC ROZMANITOSTI A POLARIZAČNÍ DIVERZITY.ROZDĚLENÍ SE VZTAHUJE K TOKU ENERGIE V RÁMCI URČITÉ OBLASTI BUŇKY, ZNÁMÉ JAKO SEKTOR. KAŽDÉ POLE LZE PROTO POVAŽOVAT JAKO JEDNA NOVÁ BUŇKA.

SMĚROVÉ ANTÉNY SNÍŽIT LORA (LONG RANGE) RUŠENÍ. POKUD TOMU TAK NENÍ SECTORISED, BUŇKA SE PODÁVÁ PROSTŘEDNICTVÍM VŠESMĚROVÉ ANTÉNY , KTERÝ VYZAŘUJE VE VŠECH SMĚRECH. TYPICKÁ STRUKTURA JE TRISECTOR, TAKÉ ZNÁMÝ JAKO JETEL, VE KTERÉM JSOU TŘI SEKTORY PODÁVÁNY V SAMOSTATNÝCH ANTÉN. KAŽDÝ SEKTOR MÁ SAMOSTATNÝ SMĚR SLEDOVÁNÍ, TYPICKY 120 ° VZHLEDEM K SOUSEDNÍMI. JINÉ ORIENTACE MOHOU BÝT POUŽITY, ABY VYHOVOVALA MÍSTNÍM PODMÍNKÁM. BISECTORED BUŇKY JSOU TAKÉ IMPLEMENTOVÁNY. TY JSOU NEJČASTĚJI ORIENTOVÁNY S ANTÉNAMI SLOUŽÍ SEKTORY 180 ° ODDĚLENÍ K SOBĚ, ALE OPĚT, ŽE EXISTUJÍ LOKÁLNÍ ROZDÍLY.
