DTMF - DUAL-TONE SIGNALIZACE MULTI-FREKVENČNÍ

DUAL-TONE SIGNALIZACE MULTI-FREKVENČNÍ

DUAL-TONE MULTI-FREQUENCY SIGNALIZACE ( DTMF ) JE IN-BAND TELEKOMUNIKAČNÍ SIGNALIZACE SYSTÉM POMOCÍ VOICE-FREKVENČNÍ PÁSMO PŘES TELEFONNÍ LINKY MEZI TELEFONNÍM ZAŘÍZENÍM A DALŠÍCH KOMUNIKAČNÍCH ZAŘÍZENÍ A ÚSTŘEDEN . DTMF BYL NEJPRVE VYVINUT V BELL SYSTÉMU VE SPOJENÝCH STÁTECH, A STAL SE ZNÁMÝ POD OCHRANNOU ZNÁMKOU S TÓNOVOU VOLBOU PRO POUŽITÍ V TLAČÍTKOVÉ TELEFONŮ DODANÝCH TELEFONNÍCH ZÁKAZNÍKŮ, POČÍNAJE ROKEM 1963. DTMF JE STANDARDIZOVÁN ITU-T DOPORUČENÍ Q 0,23 . JE TAKÉ ZNÁMO, VE VELKÉ BRITÁNII JAKO MF4 .

TOUCH-TONE SYSTÉM POMOCÍ KLÁVESNICE TELEFONU POSTUPNĚ NAHRADILO POUŽITÍ OTOČNÝM OVLADAČEM A STAL PRŮMYSLOVÝM STANDARDEM PRO PEVNOU LINKU A MOBILNÍ SLUŽBY. JINÉ VÍCEFREKVENČNÍ SYSTÉMY JSOU POUŽÍVÁNY PRO INTERNÍ SIGNALIZACI V TELEFONNÍ SÍTI.

MULTIFREKVENČNÍ SIGNALIZACE

PRIOR K ROZVOJI DTMF, TELEFONNÍ ČÍSLA BYLA VOLENÉ UŽIVATELE S LOOP-ODPOJENÍ (LD) SIGNALIZACI, VÍCE OBYČEJNĚ ZNÁMÝ JAKO PULZNÍ VYTÁČENÍ (DIAL PULS, DP) VE FUNKCÍCH NÁS TO TÍM, ŽE PŘERUŠÍ PROUD DO ÚČASTNICKÉHO VEDENÍ MEZI TELEFONNÍ ÚSTŘEDNA A VOLAJÍCÍ TELEFON JE V PŘESNÉM RYCHLOSTÍ S VYPÍNAČEM V TELEFONU, KTERÝ JE PROVOZOVÁN OTOČNÝM OVLADAČEM , JAK SE OTÁČÍ ZPĚT DO SVÉ KLIDOVÉ POLOHY POTÉ, CO BYL OTOČEN DO KAŽDÉ POŽADOVANÉ ČÍSLO. VÝMĚNA ZAŘÍZENÍ REAGUJE NA VOLBY IMPULZŮ A TO BUĎ PŘÍMO PŮSOBÍCÍCH RELÉ NEBO ULOŽENÍ ČÍSLA DO ČÍSELNÉHO REJSTŘÍKU ZÁZNAM VOLANÉHO ČÍSLA. FYZICKÁ VZDÁLENOST, PRO KTERÉ JE TENTO TYP VOLBY BYLO MOŽNÉ BYL OMEZEN ELEKTRICKÝMI NARUŠENÍ A BYLO MOŽNÉ POUZE NA PŘÍMÉ KOVOVÉ SPOJENÍ MEZI KONCOVÝMI BODY ČÁRY. UMÍSTĚNÍM VOLÁNÍ PŘES DELŠÍ VZDÁLENOSTI POTŘEBNÝCH BUĎ OPERÁTORSKÉ NEBO POSKYTNUTÍ ZVLÁŠTNÍHO PŘEDPLATITELSKÉ KMENOVÉ VYTÁČENÍ ZAŘÍZENÍ. PROVOZOVATELÉ POUŽÍVAJÍ STARŠÍ TYP MULTI-FREKVENČNÍ SIGNALIZACE.

MULTIFREKVENČNÍ SIGNALIZACE JE SKUPINA SIGNALIZAČNÍ METODY, KTERÉ POUŽÍVAJÍ JAKO SMĚS DVOU ČISTÉHO TÓNU (ČISTĚ SINUSOVÉ VLNY ) ZVUKY. RŮZNÉ SIGNALIZAČNÍ MF PROTOKOLY BYLY VYMYŠLENY PODLE BELL SYSTEM A CCITT . NEJSTARŠÍ Z NICH BYLO PRO IN-BAND SIGNALIZACI MEZI SPÍNACÍCH CENTER, KDE DÁLKOVÝCH TELEFONNÍ OPERÁTOŘI POUŽILI 16- MÍSTNÉHO KLÁVESNICE TELEFONU NA VSTUP DALŠÍ ČÁST CÍLOVÉHO TELEFONNÍHO ČÍSLA ABY KONTAKTOVAL DALŠÍ NAVAZUJÍCÍ MEZIMĚSTSKÉ TELEFONNÍ OPERÁTOR. TENTO POLOAUTOMATICKÝ SIGNALIZACE A PŘEPÍNÁNÍ OSVĚDČILA JAK V RYCHLOSTI A EFEKTIVITY NÁKLADŮ. NA TÉTO PŘEDCHOZÍM ÚSPĚCHU S POMOCÍ MF ODBORNÍKY NAVÁZAT MEZIMĚSTSKÉ ZALOŽENÉ NA TELEFONNÍ HOVORY , DUAL-TONE MULTI-FREQUENCY SIGNALIZACE VYVINUL PRO KONCOVÉ UŽIVATELE SIGNALIZACÍ BEZ ASISTENCE OBSLUHY.

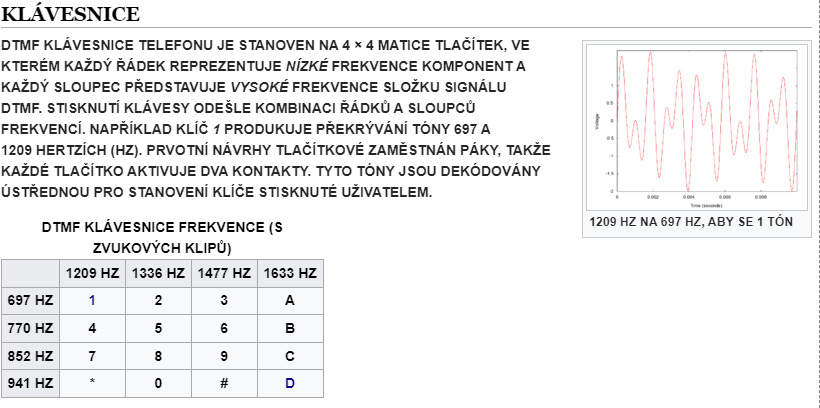

SYSTÉM DTMF POUŽÍVÁ SADU OSMI ZVUKOVÝCH FREKVENCÍ VYSÍLANÝCH VE DVOJICÍCH REPREZENTOVAT 16 SIGNÁLY, REPREZENTOVANOU DESETI ČÍSLICEMI, PÍSMENY A AŽ D A SYMBOLY # A * . VZHLEDEM K TOMU, SIGNÁLY JSOU SLYŠITELNÉ TÓNY V KMITOČTOVÉM ROZSAHU HLAS, MOHOU BÝT PŘENÁŠENY PROSTŘEDNICTVÍM ELEKTRICKÝCH OPAKOVAČE A ZESILOVAČE, A PROSTŘEDNICTVÍM RÁDIOVÝCH A MIKROVLNNÝCH SPOJŮ, ČÍMŽ SE ELIMINUJE POTŘEBA PRO STŘEDNĚ POKROČILÉ OPERÁTORY NA DÁLKOVÝCH SPOJŮ.

AT & T POPSAL PRODUKT JAKO "METODA PRO TLAČÍTKOVÝ SIGNALIZACI OD ZÁKAZNÍKŮ STANIC POMOCÍ CESTY PŘENOSU HLASU." ABY SE ZABRÁNILO SPOTŘEBITELSKÉ TELEFONY OD RUŠIVÝCH S SMĚROVÁNÍ MF-BÁZI A PŘEPÍNÁNÍ MEZI TELEFONNÍMI ÚSTŘEDEN, DTMF FREKVENCE SE LIŠÍ OD VŠECH PRE-EXISTUJÍCÍ MF SIGNALIZAČNÍCH PROTOKOLŮ MEZI SPÍNACÍMI HROTY: MF / R1, R2 , CCS4, CCS5 A DALŠÍ, KTERÉ BYLY POZDĚJI NAHRAZENY SS7 DIGITÁLNÍ SIGNALIZACÍ. DTMF BYL ZNÁMÝ PO CELÉM BELL SYSTÉMU OCHRANNOU ZNÁMKOU S TÓNOVOU VOLBOU . TERMÍN BYL NEJPRVE POUŽITÝ AT & T V OBCHODNÍM STYKU DNE 5. ČERVENCE 1960 A BYL PŘEDSTAVEN VEŘEJNOSTI DNE 18. LISTOPADU 1963, KDY PRVNÍ TLAČÍTKOVÝ TELEFON BYLA DÁNA K DISPOZICI VEŘEJNOSTI. BYLO REGISTROVANÁ OCHRANNÁ ZNÁMKA SPOLEČNOSTI AT & T OD 4. ZÁŘÍ 1962 DO 13. BŘEZNA 1984. TO JE STANDARDIZOVÁN ITU-T DOPORUČENÍ Q.23 . VE VELKÉ BRITÁNII, TO JE TAKÉ ZNÁMÉ JAKO MF4.

DALŠÍ DODAVATELÉ KOMPATIBILNÍCH TELEFONNÍCH ZAŘÍZENÍ ZVANÉ TOUCH-TONE FUNKCE TÓNOVÉ VOLBY NEBO DTMF , NEBO POUŽITÉ SVÉ DALŠÍ OBCHODNÍ NÁZVY JAKO DIGITONE OD SEVERNÍ ELECTRIC COMPANY V KANADĚ.

JAKO METODA SIGNALIZOVÁNÍ IN-BAND DTMF SIGNÁLY BYLY TAKÉ POUŽÍVÁNY KABELOVÝCH TELEVIZNÍCH VYSÍLATELŮ K OZNAČENÍ ZAČÁTKU A UKONČENÍ MÍSTNÍCH OBCHODNÍCH ZAJÍŽDĚNÍ BĚHEM PŘESTÁVEK STANIC VE PROSPĚCH KABELOVÝCH SPOLEČNOSTÍ. AŽ DO OUT-OF-BAND SIGNALIZAČNÍ ZAŘÍZENÍ BYLA VYVINUTA V ROCE 1990, RYCHLE, NEPOTVRZENÉ TÓNOVOU SEKVENCÍ BY MOHL BÝT BĚHEM KOMERČNÍCH PŘESTÁVEK KABELOVÝCH KANÁLŮ VE SPOJENÝCH STÁTECH A JINDE SLYŠEL.PŘEDTÍM, POZEMNÍ TELEVIZNÍ STANICE POUŽÍVANÉ KMITOČTOVÉ TÓNY PRO OVLÁDÁNÍ DÁLKOVÝCH VYSÍLAČŮ.

#, *, A, B, C A D

DTMF ROZLOŽENÍ KLÁVESNICE.

INŽENÝŘI SI PŘEDSTAVIL TELEFONY POUŽÍVÁ PRO PŘÍSTUP K POČÍTAČŮM, A AUTOMATIZOVANÉ SYSTÉMY REAKCE. ONI SE PORADILI S FIRMAMI S CÍLEM STANOVIT POŽADAVKY. TO VEDLO K PŘIDÁNÍ ZNAK ČÍSLA (# '' LIBRA '' NEBO "DIAMANTOVÉHO" V TOMTO KONTEXTU, "HASH", "NÁMĚSTÍ" NEBO "BRÁNY" VE VELKÉ BRITÁNII, A " OCTOTHORPE " "PŮVODNÍMI INŽENÝRY) A HVĚZDIČKA NEBO "HVĚZDA" (*) KLÍČE, STEJNĚ JAKO SKUPINA TLAČÍTEK PRO VÝBĚR NABÍDKY: A, B, C A D. V ZÁVĚRU SE PÍSMENY KLÍČE BYLO UPUŠTĚNO OD VĚTŠINY TELEFONŮ, A TO BYLO MNOHO LET, NEŽ DVA SYMBOL KLÍČE STAL SE ŠIROCE POUŽÍVÁ PRO SVISLÉ SERVISNÍ KÓDY , NAPŘÍKLAD * 67 VE SPOJENÝCH STÁTECH AMERICKÝCH A KANADĚ K POTLAČENÍ ID VOLAJÍCÍHO .

VEŘEJNÉ TELEFONNÍ AUTOMATY , KTERÉ PŘIJÍMAJÍ KREDITNÍ KARTY POUŽÍVAT TYTO DALŠÍ KÓDY ZASÍLAT INFORMACE Z MAGNETICKÉHO PROUŽKU .

AUTOVON TELEFONNÍ SYSTÉM ZE SPOJENÝCH STÁTŮ OZBROJENÝCH SIL POUŽÍVAJÍ TYTO SIGNÁLY PROSADIT URČITÉ ÚROVNĚ PRIVILEGIÍ A PRIORITY PŘI UMISŤOVÁNÍ TELEFONNÍ HOVORY. [3] PŘEDNOST JE STÁLE RYSEM VOJENSKÝCH TELEFONNÍCH SÍTÍ, ALE ZA POUŽITÍ ČÍSELNÝCH KOMBINACÍ. NAPŘÍKLAD ZADÁNÍ 93 PŘED ČÍSLEM JE PRIORITOU VOLÁNÍ.

SOUČASNÁ VYUŽÍVÁ SIGNÁLŮ A, B, C A D TELEFONNÍCH SÍTÍ JE MÁLO A JSOU EXKLUZIVNÍ K OVLÁDÁNÍ SÍTĚ. NAPŘÍKLAD A KLÍČ SE POUŽÍVÁ NA NĚKTERÝCH SÍTÍCH PRO PŘEPÍNÁNÍ MEZI RŮZNÝMI NOSIČI PODLE LIBOSTI. TÓNY A, B, C A D SE POUŽÍVAJÍ V RADIO TELEFON NÁPLASTI A OPAKOVACÍCH OPERACÍ, KTERÉ UMOŽNÍ, MIMO JINÉ POUŽITÍ, OVLÁDÁNÍ OPAKOVAČE PŘI PŘIPOJENÍ K AKTIVNÍ TELEFONNÍ LINCE.

NA *, #, A, B, C A D KLÍČE JSOU JEŠTĚ ŠIROCE POUŽÍVÁNY PO CELÉM SVĚTĚ TÍM, RADIOAMATÉRSKÉ OPERÁTORY A KOMERČNÍCH DVOUSMĚRNÉ RÁDIOVÉ SYSTÉMY PRO ŘÍZENÍ ZAŘÍZENÍ, ŘÍZENÍ OPAKOVAČE, DÁLKOVÉ ZÁKLADNÍCH OPERACÍ A NĚKTERÝCH TELEFONNÍCH KOMUNIKAČNÍCH SYSTÉMŮ.

VOLBA DTMF TÓNY LZE TAKÉ SLYŠET NA ZAČÁTKU NEBO NA KONCI NĚKTERÝCH VHS (VIDEO HOME SYSTEM) MAGNETOFONOVÝCH KAZET. INFORMACE O HLAVNÍ VERZI VIDEOKAZETU JE ZAKÓDOVÁNA V DTMF TÓNU. KÓDOVANÝ SIGNÁL OBSAHUJE INFORMACE PRO AUTOMATICKÉ DUPLIKACE STROJŮ, JAKO JSOU ÚROVNĚ STRUKTURA, TRVÁNÍ A OBJEMU, ABY BYL SCHOPEN REPLIKOVAT ORIGINÁLNÍ VIDEO CO NEJPŘESNĚJI.

DTMF TÓNY JSOU POUŽITY V NĚKTERÝCH ID VOLAJÍCÍHO SYSTÉMŮ PRO PŘENOS INFORMACÍ O ID VOLAJÍCÍHO, ALE VE SPOJENÝCH STÁTECH JEN BELL 202 MODULOVANÝ FSK JE SIGNALIZACE POUŽÍVÁ PRO PŘENOS DAT.

DEKÓDOVÁNÍ

2 DTMF PŘIJÍMAČ CMD CM8870CSI

DTMF BYL PŮVODNĚ DEKÓDOVAT NALADĚNÉ BANKY FILTRŮ. DO KONCE 20. STOLETÍ, DIGITÁLNÍ ZPRACOVÁNÍ SIGNÁLU SE STAL PŘEVLÁDAJÍCÍ TECHNOLOGIE PRO DEKÓDOVÁNÍ. DTMF DEKÓDOVACÍ ALGORITMY ČASTO POUŽÍVAJÍ ALGORITMUS GOERTZELŮV ROZPOZNAT TÓNY.

JINÁ MNOHOČETNÁ VYSOKOFREKVENČNÍ SIGNÁLY

NÁRODNÍ TELEFONNÍ SYSTÉMY DEFINOVAT DALŠÍ TÓNY, KTERÉ INDIKUJÍ STAV LINEK, ZAŘÍZENÍ, NEBO VÝSLEDEK HOVORŮ. TAKOVÉ VOLÁNÍ POKROK TÓNY JSOU TAKÉ ČASTO SKLÁDÁ Z VÍCE FREKVENCÍ A JSOU STANDARDIZOVÁNY V KAŽDÉ ZEMI. BELL SYSTÉM DEFINUJE JE V PRECISE TONE PLÁNU . NICMÉNĚ, TAKOVÉ SIGNALIZAČNÍ SYSTÉMY NEJSOU POVAŽOVÁNY ZA NÁLEŽEJÍCÍ DO DTMF SYSTÉMU.
