SSB - SINGLE-MODULACE SIDEBAND

SINGLE-MODULACE SIDEBAND

ILUSTRACE SPEKTRA AM A SSB SIGNÁLŮ. SPODNÍ STRANA PÁSMO (LSB) SPEKTRUM JE OBRÁCENÝ VE SROVNÁNÍ S ZÁKLADNÍHO PÁSMA. JAKO PŘÍKLAD SE 2 KHZ AUDIO SIGNÁL V ZÁKLADNÍM PÁSMU MODULOVÁN NA NOSIČI 5 MHZ PRODUKOVAT FREKVENCI 5.002 MHZ, JESTLIŽE HORNÍ STRANA PÁS (USB) SE POUŽÍVÁ, NEBO SE POUŽÍVÁ 4,998 MHZ, POKUD LSB.

V RÁDIOVÉ KOMUNIKACE, S JEDNÍM POSTRANNÍM PÁSMEM MODULACE ( SSB ), NEBO S JEDNÍM POSTRANNÍM PÁSMEM POTLAČENA-MODULACI NOSIČE ( SSB-SC ) JE DRUH MODULACE , KTERÝ SE POUŽÍVÁ PRO PŘENOS INFORMACÍ, AUDIO SIGNÁL , PROSTŘEDNICTVÍMRÁDIOVÝCH VLN . JE REFINEMENT AMPLITUDOVÉ MODULACE , KTERÝ VYUŽÍVÁ VYSÍLACÍ VÝKON A ŠÍŘKU PÁSMA ÚČINNĚJI. AMPLITUDOVÁ MODULACE VYTVÁŘÍ VÝSTUPNÍ SIGNÁL, KTERÝ MÁ DVOJNÁSOBNOU ŠÍŘKU PÁSMA PŮVODNÍHO PÁSMA SIGNÁLU. SINGLE-MODULACE SIDEBAND VYHÝBÁ TÉTO ŠÍŘKY PÁSMA ZDVOJNÁSOBIL, A MOC PLÝTVÁNÍ NA NOSIČI, ZA CENU ZVÝŠENÉ SLOŽITOSTI ZAŘÍZENÍ A OBTÍŽNĚJŠÍ LADĚNÍ V PŘIJÍMAČI.

ZÁKLADNÍ KONCEPCE

RÁDIOVÉ VYSÍLAČE PRACOVAT SMÍCHÁNÍM RADIOFREKVENČNÍ (RF) SIGNÁL O SPECIFICKÉ FREKVENCE, NOSNÁ VLNA , SE SIGNÁLEM, KTERÉ MAJÍ BÝT VYSÍLÁNY. VÝSLEDKEM JE SOUBOR FREKVENCÍ SE SILNÝM PÍKU SIGNÁLU NA NOSNOU FREKVENCI, A MENŠÍ SIGNÁLŮ Z NOSNÉ FREKVENCI PLUS MAXIMÁLNÍ FREKVENCE SIGNÁLU A NOSNÉ FREKVENCE MINUS MAXIMÁLNÍ FREKVENCE SIGNÁLU. TO ZNAMENÁ, ŽE VÝSLEDNÝ SIGNÁL MÁ SPEKTRUM S DVOJNÁSOBNÝM ŠÍŘKY PÁSMA PŮVODNÍHO SIGNÁLU. V BĚŽNÉM AM RÁDIO, TENTO SIGNÁL JE POTÉ POSLÁN DO RADIOFREKVENČNÍ ZESILOVAČE, A POTÉ SE POMOCÍ ANTÉNY. VZHLEDEM K POVAZE AMPLIFIKAČNÍHO PROCESU, KVALITA VÝSLEDNÉHO SIGNÁLU MŮŽE BÝT DEFINOVÁNA JAKO ROZDÍL MEZI MAXIMÁLNÍ A MINIMÁLNÍ ENERGIE SIGNÁLU. ZA NORMÁLNÍCH OKOLNOSTÍ JE MAXIMÁLNÍ SIGNÁL ENERGIE BUDE NOSIČ SAMOTNÝ, MOŽNÁ DVAKRÁT TAK SILNÝ JAKO SMÍŠENÉ SIGNÁLY.

SSB VYUŽÍVÁ SKUTEČNOSTI, ŽE CELÝ PŮVODNÍ SIGNÁL JE KÓDOVÁN BUĎ V JEDNOM Z TĚCHTO POSTRANNÍCH PÁSEM . NENÍ NUTNÉ VYSÍLAT CELÝ SMÍŠENÝ SIGNÁL, VHODNÝ PŘIJÍMAČ MŮŽE ZÍSKAT KOMPLETNÍ SIGNÁL BUĎ HORNÍ NEBO DOLNÍ POSTRANNÍ PÁSMO. TO ZNAMENÁ, ŽE ZESILOVAČ MŮŽE BÝT POUŽIT MNOHEM EFEKTIVNĚJI. VYSÍLAČ MŮŽE ZVOLIT ODESLÁNÍ POUZE HORNÍ NEBO DOLNÍ POSTRANNÍ PÁSMO, JE ČÁST SIGNÁLU NAD NEBO POD NOSIČEM. TÍM, ŽE ZESILOVAČ MÁ JEN EFEKTIVNĚ PRACOVAT NA JEDNÉ POLOVINĚ ŠÍŘKY PÁSMA, COŽ JE OBECNĚ SNAZŠÍ ZAŘÍDIT. JEŠTĚ DŮLEŽITĚJŠÍ JE, S NOSIČEM POTLAČENOU PŘED TÍM, NEŽ DOSÁHNE ZESILOVAČ, MŮŽE ZESILOVAT SAMOTNÝ SIGNÁL NA VYŠŠÍ ENERGII, NENÍ TO PLÝTVÁNÍ ENERGIÍ ZESILOVÁNÍ SIGNÁLU, NA NOSIČ, KTERÝ MŮŽE BÝT (A BUDE) BÝT ZNOVU PŘIJÍMAČEM TAK JAKO TAK.

V DŮSLEDKU TOHO, SSB VYSÍLÁNÍ POUŽÍT DOSTUPNÉ ZESILOVAČ ENERGII EFEKTIVNĚJI, ČÍMŽ POSKYTUJE PŘENOS DELŠÍ ROZSAH S MALOU NEBO BEZ DODATEČNÝCH NÁKLADŮ. PŘIJÍMAČE OBVYKLE VYBRAT JEDNU ZE DVOU POSTRANNÍCH PÁSEM ZESÍLIT TAK JAKO TAK, TAKŽE SE PROVÁDÍ SSB V PŘIJÍMAČI JE PROSTĚ VĚC MU UMOŽNÍ VYBRAT, KTERÉ POSTRANNÍHO ZESÍLIT NA RECEPCI, SPÍŠE NEŽ JEDNODUŠE VYBRALI JEDEN NEBO DRUHÝ VE FÁZI NÁVRHU.

HISTORIE

PRVNÍ PATENT US PRO SSB MODULACI BYL K 1. PROSINCE 1915 JOHN RENSHAW CARSON . AMERICKÉ NÁMOŘNICTVO EXPERIMENTOVALO S SSB NAD SVÝMI ROZHLASOVÝCH OKRUHŮ PŘED PRVNÍ SVĚTOVOU VÁLKOU . SSB POPRVÉ VSTOUPIL KOMERČNÍ PROVOZ NA 7. LEDNA 1927 NA LONGWAVE TRANSATLANTICKÉ VEŘEJNÉ RADIOTELEFONNÍ OBVODU MEZI NEW YORKU A LONDÝNĚ. SSB VYSÍLAČE S VYSOKÝM VÝKONEM SE NACHÁZÍ V ROCKY POINT, NEW YORK A RUGBY, ANGLIE . PŘIJÍMAČE JSOU VE VELMI TICHÉM MÍSTECH V HOULTON, MAINE A CUPARSKOTSKA.

SSB BYL TAKÉ POUŽÍVÁN V PRŮBĚHU DÁLKOVÉ TELEFONNÍ LINKY , JAKO SOUČÁST TECHNIKOU ZNÁMOU JAKO FREKVENČNÍ MULTIPLEX (FDM). FDM BYL PROPAGOVÁN TELEFONNÍ SPOLEČNOSTI V ROCE 1930. TO UMOŽNILO MNOHA HLASOVÝCH KANÁLŮ, KTERÉ MAJÍ BÝT POSLÁN JEDEN FYZICKÝ OKRUH, NAPŘÍKLAD V L-NOSIČI . SSB NECHÁ KANÁLY, KTERÉ MAJÍ BÝT ROZMÍSTĚNY (OBVYKLE) JEN 4000 HZ OD SEBE, A ZÁROVEŇ NABÍZÍ ŠÍŘKU PÁSMA ŘEČI FORMÁLNĚ 300-3,400 HZ.

AMATÉRSKÉ RÁDIO OPERÁTOŘI ZAČALI VÁŽNÉ EXPERIMENTOVÁNÍ S SSB PO DRUHÉ SVĚTOVÉ VÁLCE . STRATEGIC AIR COMMAND ZALOŽENA SSB JAKO NOREM PRO RÁDIOVOU KOMUNIKACI NA JEHO LETADLE V ROCE 1957. TO SE STALO DE FACTO STANDARDEM PRO DÁLKOVOU HLAS RÁDIOVÉ PŘENOSY OD TÉ DOBY.

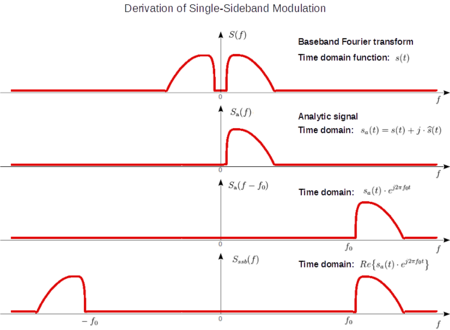

FREKVENČNÍ OBLASTI ZOBRAZENÍ MATEMATICKÝCH KROKŮ, KTERÉ PŘEMĚŇUJÍ FUNKCI PÁSMU DO RÁDIOVÉHO SIGNÁLU JEDNÍM POSTRANNÍM PÁSMEM.

MATEMATICKÁ FORMULACE

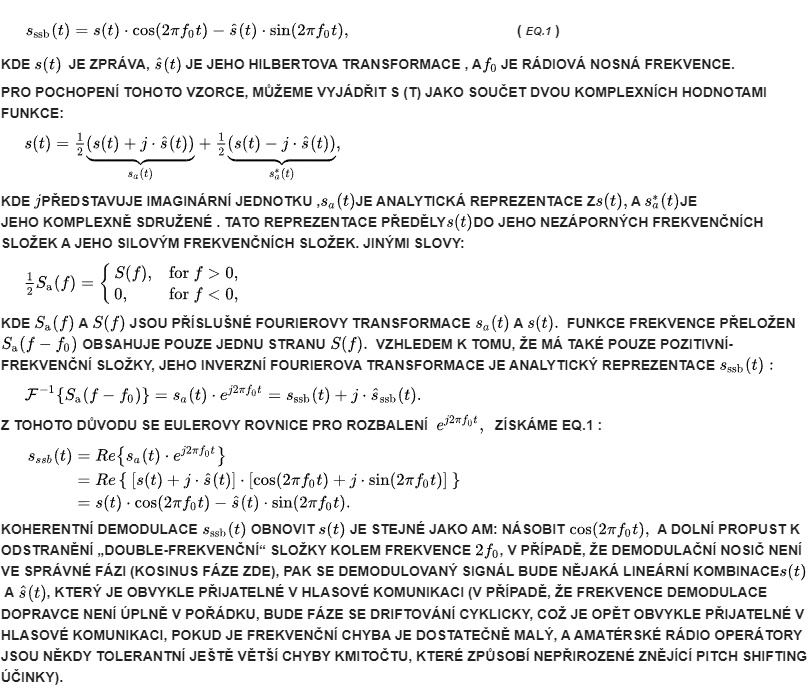

JEDNÍM POSTRANNÍM MÁ MATEMATICKOU FORMU KVADRATURA AMPLITUDOVÉ MODULACE (QAM) VE ZVLÁŠTNÍM PŘÍPADĚ, KDY JEDNA Z PÁSMA KŘIVEK JE ODVOZEN OD OSTATNÍCH, MÍSTO TOHO, ABY NEZÁVISLÉ ZPRÁVY

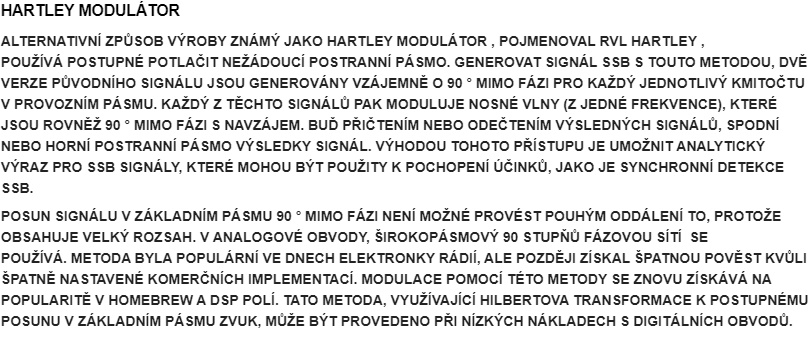

WEAVER MODULÁTOR

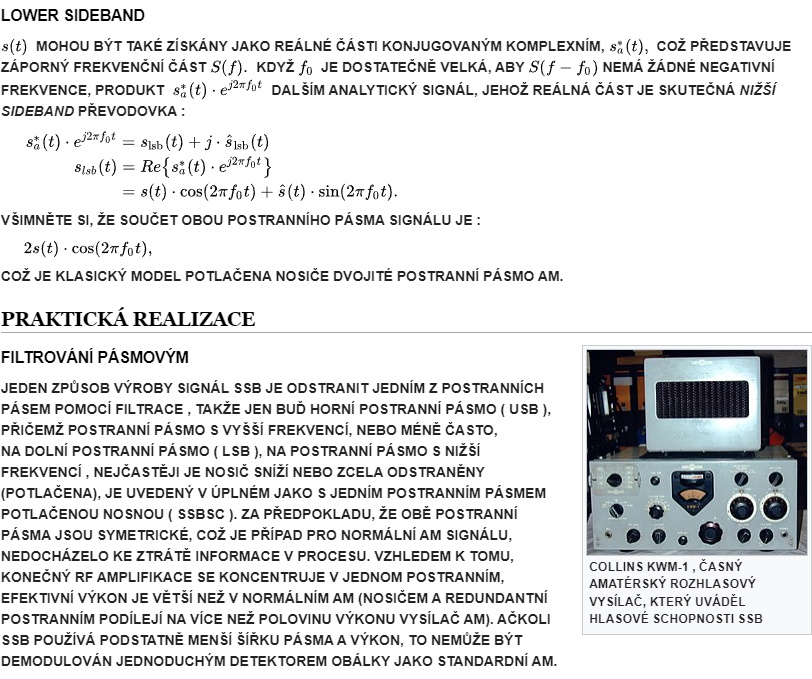

DALŠÍ VARIACE JE WEAVER MODULÁTOR , POUŽÍVÁ POUZE FILTRŮ DOLNÍ PROPUSTI A KVADRATURNÍ MÍCHAČKY, A JE OBLÍBENÝM ZPŮSOBEM V DIGITÁLNÍCH IMPLEMENTACÍCH.

V WEAVEROVĚ ZPŮSOBU SE PÁS ZÁJMU SE NEJPRVE PŘELOŽEN BÝT SOUSTŘEDĚNÝ NA NULU, KONCEPČNĚ MODULACÍ KOMPLEXNÍ EXPONENCIÁLNÍ S FREKVENCÍ VE STŘEDU VOICEBAND, ALE REALIZOVÁNO DVOJICÍ KVADRATURNÍ SINE A COSINE MODULÁTORY PŘI TÉTO FREKVENCI (NAPŘ 2 KHZ). TENTO KOMPLEXNÍ SIGNÁL, NEBO DVOJICE REÁLNÝCH SIGNÁLŮ JE PAK FILTROVÁN DOLNÍ PROPUSTÍ, ABY SE ODSTRANILY NEŽÁDOUCÍ POSTRANNÍ PÁSMO, KTERÉ NEJSOU STŘEDEM NA NULE. POTOM SE S JEDNÍM POSTRANNÍM PÁSMEM KOMPLEXNÍ SIGNÁL SOUSTŘEDĚNÝ NA NULU SE KONVERTUJÍ NA SKUTEČNÝ SIGNÁL, DALŠÍ DVOJICE KVADRATURNÍCH MÍCHAČKY, DO POŽADOVANÉHO STŘEDNÍ FREKVENCE.

PLNÉ, SNÍŽENA, A POTLAČIL NOSIČ SSB

ABY VŠAK K PŘIJÍMAČI REPRODUKOVAT PŘENÁŠENÉHO ZVUKU BEZ ZKRESLENÍ, MUSÍ BÝT NALADĚN NA PŘESNĚ STEJNÉ FREKVENCI JAKO VYSÍLAČ. VZHLEDEM K TOMU, JE OBTÍŽNÉ DOSÁHNOUT V PRAXI, SSB VYSÍLÁNÍ MŮŽE ZNÍT NEPŘIROZENĚ, A JE-LI CHYBA V FREKVENCE JE DOSTATEČNĚ VELKÁ, MŮŽE TO ZPŮSOBIT ŠPATNOU SROZUMITELNOST. ABY SE TENTO PROBLÉM ODSTRANIT, MALÉ MNOŽSTVÍ PŮVODNÍHO NOSNÝ SIGNÁL MŮŽE BÝT VYSÍLÁN TAK, ŽE PŘIJÍMAČE S POTŘEBNÝM OBVODŮ PRO SYNCHRONIZACI S VYSÍLANÉHO NOSIČEM MŮŽE SPRÁVNĚ DEMODULOVAT ZVUK. TENTO ZPŮSOB PŘENOSU SE NAZÝVÁ SNÍŽENOU NOSIČ S JEDNÍM POSTRANNÍM PÁSMEM.KONVENČNÍ AMPLITUDOVĚ MODULOVANÝCH SIGNÁLŮ MOHOU BÝT POVAŽOVÁNY ZA NEHOSPODÁRNÉ SÍLY A ŠÍŘKOU PÁSMA, PROTOŽE OBSAHUJÍ NOSNÝ SIGNÁL A DVA STEJNÉ POSTRANNÍ PÁSMA. Z TOHOTO DŮVODU, SSB VYSÍLAČE JSOU OBVYKLE NAVRŽENY TAK, ABY SE MINIMALIZOVALO AMPLITUDU NOSNÉHO SIGNÁLU. KDYŽ SE NOSIČ ODSTRANÍ Z VYSÍLANÉHO SIGNÁLU, SE NAZÝVÁ POTLAČENA-NOSIČ SSB .

V JINÝCH PŘÍPADECH MŮŽE BÝT ŽÁDOUCÍ ZACHOVAT URČITÝ STUPEŇ KOMPATIBILITY S JEDNODUCHÝMI AM PŘIJÍMAČŮ, PŘIČEMŽ STÁLE SNIŽUJE PROPUSTNOST SIGNÁLU:. TOHO MŮŽE BÝT DOSAŽENO VYSÍLÁNÍM JEDNÍM POSTRANNÍM PÁSMEM S NORMÁLNÍ NEBO MÍRNĚ SNÍŽENOU NOSIČI. TENTO REŽIM SE NAZÝVÁ KOMPATIBILNÍ (NEBO NA PLNÝ NOSIČ) SSB NEBO AMPLITUDOVÁ MODULACE EKVIVALENT (AME) . V TYPICKÝCH SYSTÉMECH AME, HARMONICKÉ ZKRESLENÍ MŮŽE DOSÁHNOUT 25%, A INTERMODULAČNÍ ZKRESLENÍ MŮŽE BÝT MNOHEM VYŠŠÍ, NEŽ JE OBVYKLÉ, ALE SNIŽUJE ZKRESLENÍ V PŘIJÍMAČI S DETEKTORY OBÁLKA JE OBECNĚ POVAŽOVÁNO ZA MÉNĚ DŮLEŽITÉ, NEŽ JIM UMOŽŇUJE PRODUKOVAT SROZUMITELNÝ ZVUK.

DRUHÁ, A MOŽNÁ PŘESNĚJŠÍ, DEFINICE "KOMPATIBILNÍ S JEDNÍM POSTRANNÍM PÁSMEM (" SBČS) SE VZTAHUJE K FORMĚ AMPLITUDOVÉ A FÁZOVÉ MODULACE, V NÍŽ JE NOSNÁ PŘENÁŠEN SPOLU S ŘADOU POSTRANNÍCH PÁSEM, KTERÉ JSOU PŘEVÁŽNĚ NAD NEBO POD NOSNOU OBDOBÍ. VZHLEDEM K TOMU, FÁZOVÁ MODULACE JE PŘÍTOMNA V GENERACI SIGNÁLU, ENERGIE SE ODSTRANÍ Z NOSIČE OBDOBÍ A ŠÍŘEN DO STRUKTURY POSTRANNÍHO PODOBNÝM TOMU, KTERÝ SE VYSKYTUJE V ANALOGOVÉ FREKVENČNÍ MODULACE. SIGNÁLY KRMENÍ MODULÁTOR FÁZE A OBÁLEK MODULÁTOR SE DÁLE FÁZOVĚ POSUNUTY O 90 ° VŮČI SOBĚ NAVZÁJEM. TO KLADE INFORMAČNÍ TERMÍNY V KVADRATUŘE SE NAVZÁJEM; HILBERTOVY TRANSFORMACE INFORMACÍ, KTERÉ MAJÍ BÝT PŘEDÁNY SE POUŽÍVÁ K ZPŮSOBIT KONSTRUKTIVNÍ PŘIDÁNÍ JEDNÉ POSTRANNÍ PÁSMO A ZRUŠENÍ PROTĚJŠÍ PRIMÁRNÍ POSTRANNÍ PÁSMO. VZHLEDEM K TOMU SE POUŽÍVÁ FÁZOVÁ MODULACE, JSOU ROVNĚŽ GENEROVÁNY VYŠŠÍHO ŘÁDU PODMÍNEK. BYLY POUŽITY NĚKOLIK METOD PRO SNÍŽENÍ DOPADU (AMPLITUDA) VĚTŠINY Z TĚCHTO VYŠŠÍCH ŘÁDŮ PODMÍNEK. V JEDNOM SYSTÉMU, FÁZOVĚ MODULOVANÝ TERMÍN JE VLASTNĚ LOG HODNOTY ÚROVNĚ NOSNÉ PLUS FÁZOVĚ POSUNUTÝ AUDIO / O OBDOBÍ. TO VYTVÁŘÍ IDEÁLNÍ SBČS SIGNÁL, KDE NA NÍZKÉ ÚROVNI MODULACE POUZE PRVNÍHO ŘÁDU ČLEN NA JEDNÉ STRANĚ NOSIČE JE PŘEVLÁDAJÍCÍ. PROTOŽE ÚROVEŇ MODULACE SE ZVÝŠÍ HLADINA NOSIČ SE SNIŽUJE, ZATÍMCO DRUHÉHO ŘÁDU OBDOBÍ SE ZVYŠUJE V PODSTATĚ V AMPLITUDĚ. V MÍSTĚ 100% OBÁLKY MODULACE, 6 DB VÝKONU SE VYJME Z NOSNÉHO OBDOBÍ A DRUHÉHO ŘÁDU TERMÍN JE TOTOŽNÝ V AMPLITUDĚ NA NOSNÉ OBDOBÍ. PRVNÍHO ŘÁDU POSTRANNÍM PÁSMEM SE V ÚROVNI ZVYŠUJE, DOKUD JE NYNÍ NA STEJNÉ ÚROVNI JAKO DŘÍVE NEMODULOVANÉ NOSNÉ. V MÍSTĚ 100% MODULACI, SPEKTRUM ZDÁ TOTOŽNÁ S NORMÁLNÍ DVOJITÝM POSTRANNÍM PÁSMEM PŘENOS AM, SE STŘEDNÍ OBDOBÍ (NYNÍ PRIMÁRNÍ AUDIO TERMÍN) PŘI 0 REFERENČNÍ ÚROVNÍ DB, A OBA PODMÍNEK NA OBOU STRANÁCH PRIMÁRNÍHO POSTRANNÍ PÁSMO NA -6 DB. ROZDÍL JE V TOM, ŽE TO, CO SE JEVÍ JAKO NOSIČ SE POSUNULA DO NÍZKOFREKVENČNÍHO TERMÍN K "POSTRANNÍHO PÁSMA PŘI POUŽITÍ". PŘI KONCENTRACÍCH POD 100% MODULACI, POSTRANNÍHO STRUKTURA SE OBJEVÍ VELMI ASYMETRICKÝ. JE-LI HLASE ZDROJEM SBČS TOHOTO TYPU, NÍZKOFREKVENČNÍ SLOŽKY JSOU DOMINANTNÍ, A VYŠŠÍ FREKVENCE TERMÍNY JSOU NIŽŠÍ AŽ O 20 DB NA 3 KHZ. VÝSLEDKEM JE, ŽE SIGNÁL ZAUJÍMÁ PŘIBLIŽNĚ 1/2 NORMÁLNÍ ŠÍŘKU PÁSMA PLNÉ NOSIČE, DSB SIGNÁL. JE ZDE JEDEN HÁČEK: AUDIO TERMÍN POUŽIT PRO ZAVEDENÉ MODULOVAT NOSIČ JE VYTVÁŘEN NA ZÁKLADĚ FUNKCE PROTOKOLU, KTERÝ JE PŘEDEPJAT ÚROVNÍ NOSIČE. NA NEGATIVNÍ 100% MODULACI, TERMÍN JE POHÁNĚN NA NULU (0), A STANE SE MODULÁTOR DEFINOVÁN. PŘÍSNÉ KONTROLY MODULACE MUSÍ BÝT POUŽITY PRO UDRŽENÍ STABILITY SYSTÉMU A VYHNOUT SE STŘÍKACÍ. TENTO SYSTÉM JE RUSKÉHO PŮVODU A BYLA POPSÁNA V POZDNÍ 1950. NENÍ JISTÉ, ZDA TO BYLO VŽDY NASAZENA.

DRUHÁ SÉRIE PŘÍSTUPŮ BYLO NAVRŽENO A PATENTOVÁNO LEONARD R. KAHN . RŮZNÉ SYSTÉMY KAHN ODSTRANÍ PEVNÝ STANOVENÝ LIMIT POUŽITÍM PŘÍSNÉ FUNKCE LOG PŘI GENEROVÁNÍ SIGNÁLU. DŘÍVE KAHN SYSTÉMY VYUŽITY RŮZNÉ METODY PRO SNÍŽENÍ DRUHÉHO ŘÁDU TERMÍN PROSTŘEDNICTVÍM VLOŽENÍ PŘEDBĚŽNÉHO ZKRESLENÍ KOMPONENTY. JEDEN PŘÍKLAD TOHOTO ZPŮSOBU SE TAKÉ POUŽÍVÁ K VÝROBĚ JEDNOHO Z KAHN NEZÁVISLÉ POSTRANNÍM PÁSMEM (ISB) AM STEREO SIGNÁLY. TO BYLO ZNÁMÉ JAKO METODA STR-77 BUDIČE, KTERÝ BYL ZAVEDEN V ROCE 1977. POZDĚJI BYL SYSTÉM DÁLE ZLEPŠIT POUŽITÍM MODULÁTORU ARKUSSINUS BÁZI, KTERÝ ZAHRNOVAL 1-0.52E ČLEN VE JMENOVATELI ROVNICE ARCSIN GENERÁTORU. E PŘEDSTAVUJE OBÁLKY TERMÍN; ZHRUBA POLOVINA MODULACE TERMÍN APLIKOVÁN NA OBÁLKY MODULÁTORU JE VYUŽIT PRO SNÍŽENÍ DRUHÉHO ŘÁDU TERMÍN V ARCSIN "FÁZE" -MODULATED CESTA; ČÍMŽ SE SNÍŽÍ DRUHÉHO ŘÁDU TERMÍN V NEŽÁDOUCÍ POSTRANNÍ PÁSMO. PŘÍSTUP MODULÁTOR / DEMODULÁTOR ZPĚTNOVAZEBNÍ MULTI-SMYČKA BYL POUŽIT PRO GENEROVÁNÍ PŘESNÝ ARCSIN SIGNÁL. TENTO PŘÍSTUP BYL ZAVEDEN V ROCE 1984 A STAL SE ZNÁMÝ JAKO METODA STR-84. TO BYLO PRODÁVÁNO OD KAHNA RESEARCH LABORATORIES; POZDĚJI KAHN COMMUNICATIONS, INC., NY. DALŠÍM ZPRACOVÁNÍ ZVUKU ZAŘÍZENÍ DÁLE ZLEPŠIT STRUKTURU POSTRANNÍCH SELEKTIVNÍM POUŽITÍM PRE-DŮRAZ NA MODULAČNÍ SIGNÁLY. VZHLEDEM K TOMU, OBÁLKA VŠECH SIGNÁLŮ POPSANÝCH ZŮSTÁVÁ PŘESNOU KOPIÍ INFORMACE APLIKOVANÉ NA MODULÁTORU, TO MŮŽE BÝT DEMODULOVÁN BEZ ZKRESLENÍ DETEKTOREM OBÁLKY, JAKO JE NAPŘÍKLAD JEDNODUCHÝ DIODA. V PRAKTICKÉM PŘIJÍMAČI, MOHOU BÝT NĚKTERÉ ZKRESLENÍ PŘÍTOMNA, OBVYKLE NA NÍZKÉ ÚROVNI (V AM VYSÍLÁNÍ, VŽDY NIŽŠÍ NEŽ 5%), VZHLEDEM K PRUDKÉMU FILTROVÁNÍ A ZPOŽDĚNÍ NELINEÁRNÍ SKUPINA V IF FILTRY PŘIJÍMAČE, KTERÉ PŮSOBÍ ZKRÁTIT POSTRANNÍ PÁSMO KOMPATIBILITY - TYTO VÝRAZY, KTERÉ NEJSOU VÝSLEDKEM LINEÁRNÍHO PROCESU JEDNODUŠE OBÁLKA MODULAČNÍ SIGNÁL, JAK BY TOMU BYLO V PŘÍPADĚ PLNÉ NOSNÉ DSB-AM - A OTÁČENÍ FÁZE TĚCHTO PODMÍNEK KOMPATIBILITY TAK, ŽE JIŽ ZRUŠIT ZKRESLENÍ KVADRATURNÍ TERMÍN ZPŮSOBENÉ POMOCÍ PRVNÍHO ŘÁDU SSB TERMÍN SPOLEČNĚ S NOSIČEM. MALÉ MNOŽSTVÍ ZKRESLENÍ ZPŮSOBENÁ TÍMTO ÚČELEM JE OBVYKLE POMĚRNĚ NÍZKÁ A PŘIJATELNÉ.

ZPŮSOB KAHN SBČS BYL TAKÉ KRÁTCE POUŽÍVÁN AIRPHONE JAKO ZPŮSOB MODULACE POUŽITÉ PRO RANÉ TELEFONÁTŮ SPOTŘEBITELŮ, KTERÉ BY MOHLY BÝT UMÍSTĚNY Z LETADLA NA ZEM. TOTO BYLO RYCHLE NAHRAZENO DIGITÁLNÍ MODULAČNÍ METODY K DOSAŽENÍ JEŠTĚ VYŠŠÍ SPEKTRÁLNÍ ÚČINNOST.

ZATÍMCO SBČS JE ZŘÍDKAKDY POUŽITÝ DNES V AM / MW VYSÍLÁNÍ KAPEL PO CELÉM SVĚTĚ, NĚKTERÉ PROVOZOVATELE AMATÉRSKÝCH RÁDIOVÝCH STANIC STÁLE EXPERIMENTOVAT S NÍM.

DEMODULACE

PŘEDNÍ KONEC PŘIJÍMAČE SSB JE PODOBNÝ TOMU Z AM NEBO FM PŘIJÍMAČ, SESTÁVAJÍCÍ Z SUPERHETERODYN RF PŘEDNÍHO KONCE, KTERÝ PRODUKUJE VERZI FREKVENČNĚ POSUNUTÉ NA RÁDIOVÉ FREKVENCI (RF) SIGNÁL V RÁMCI STANDARDNÍHO MEZIFREKVENCE (IF) PÁSU.

OBNOVIT PŮVODNÍ SIGNÁL ZE SIGNÁLU IF SSB JE JEDNÍM POSTRANNÍM PÁSMEM, MUSÍ BÝT FREKVENČNĚ POSUNUTA DOLŮ DO PŮVODNÍHO ROZSAHU PÁSMA KMITOČTŮ, ZA POUŽITÍ DETEKTORU PRODUKTU , KTERÝ SE MÍSÍ S VÝSTUPEM NA TEP FREKVENCE OSCILÁTORU (BFO). JINÝMI SLOVY, JE TO JEN DALŠÍ ETAPA SMĚŠOVÁNÍM. (MÍCHÁNÍ AŽ NA ZÁKLADNÍM PÁSMU). ABY TO FUNGOVALO, FREKVENCE BFO MUSÍ BÝT PŘESNĚ NASTAVENY. POKUD JE FREKVENCE BFO JE VYPNUTÝ, BUDE VÝSTUPNÍ SIGNÁL FREKVENČNĚ POSUNUTÁ (NAHORU NEBO DOLŮ), TAKŽE ŘEČ ZNÍT DIVNĚ A " KAČER DONALD " LIKE NEBO NESROZUMITELNÝ. U ZVUKOVÝCH KOMUNIKACÍ, TAM JE SPOLEČNÁ DOHODA O BFO OSCILÁTOR POSUNU 1,7 KHZ. HLAS SIGNÁL JE CITLIVÝ NA ASI 50 HZ SMĚNU AŽ 100 HZ JEŠTĚ SNESITELNÉ. NĚKTERÉ PŘIJÍMAČE POUŽÍVAJÍ PRO OBNOVENÍ NOSNÉ SYSTÉM, KTERÝ SE POKUSÍ AUTOMATICKY UZAMKNE NA PŘESNÝ IF FREKVENCE. OŽIVENÍ NOSIČ NEŘEŠÍ FREKVENČNÍHO POSUNU. TO DÁVÁ LEPŠÍ S / N NA VÝSTUPU DETEKTORU.

JAKO PŘÍKLAD UVAŽUJME SIGNÁL, POKUD SSB SE STŘEDEM NA FREKVENCI = 45000 HZ. FREKVENCE PÁSMA JE TŘEBA POSUNUT JE= 2000 HZ. VÝSTUPNÍ PRŮBĚH BFO JE, JE-LI SIGNÁL VYNÁSOBENÝ (AKA ' HETERODYNED S') V BFO KŘIVKY, TO POSUNE SIGNÁL A DO , KTERÝ JE ZNÁMÝ JAKO FREKVENCE TLUKOTU NEBO FREKVENCE OBRAZU . CÍLEM JE VYBRAT KTERÁ MÁ ZA NÁSLEDEK = 2000 HZ. (NEŽÁDOUCÍ SLOŽKY VMOHOU BÝT ODSTRANĚNY POMOCÍ DOLNÍ PROPUST (PRO KTERÝ PŘEVODNÍK VÝSTUP NEBO LIDSKÉ UCHO MŮŽE SLOUŽIT)).

VŠIMNĚTE SI, ŽE EXISTUJÍ DVĚ MOŽNOSTI PRO : 43000 HZ A 47000 HZ, TZV STRANY NÍZKÉHO A VYSOKÉHO STRANĚ VSTŘIKOVÁNÍ. S VYSOCE STRANĚ VSTŘIKOVÁNÍ, SE SPEKTRÁLNÍ SLOŽKY, KTERÉ BYLY DISTRIBUOVÁNY KOLEM 45000 HZ BÝT ROZMÍSTĚNY KOLEM 2000 HZ V OPAČNÉM POŘADÍ, TAKÉ ZNÁMÝ JAKO OBRÁCENÉ SPEKTRUM. TO JE VE SKUTEČNOSTI ŽÁDOUCÍ, KDYŽ JE IF SPEKTRUM JE TAKÉ PŘEVRÁCENÝ, PROTOŽE BFO INVERZE OBNOVÍ SPRÁVNÉ VZTAHY. JEDNÍM Z DŮVODŮ PRO TO JE, KDYŽ JE IF SPEKTRUM JE VÝSTUP Z ETAPY INVERTUJÍCÍ V PŘIJÍMAČI. DALŠÍM DŮVODEM JE, KDYŽ JE SIGNÁL SSB JE VE SKUTEČNOSTI NIŽŠÍ SIDEBAND, NAMÍSTO HORNÍHO POSTRANNÍHO PÁSMA. ALE POKUD JSOU SPLNĚNY DŮVODY, PAK IF SPEKTRUM NENÍ OBRÁCENĚ, A NEINVERTUJÍCÍ BFO (43.000 HZ), BY MĚLY BÝT POUŽITY.

LI JE PRYČ MALÉM MNOŽSTVÍ, PAK JE PORAZIT FREKVENCE NENÍ PŘESNĚ , COŽ MŮŽE VÉST K NARUŠENÍ ŘEČI ZMÍNIL.

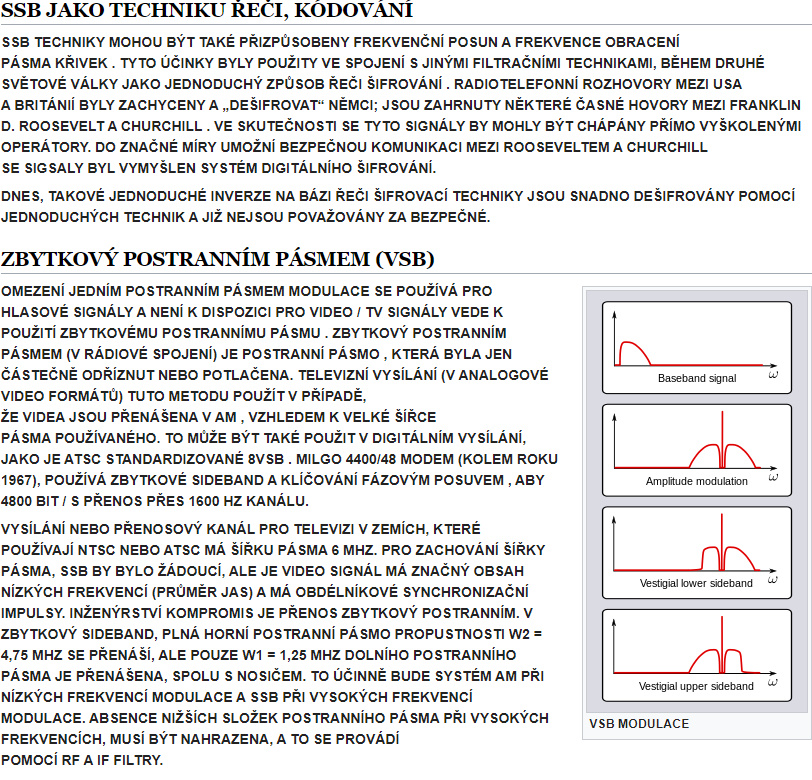

KMITOČTY PRO LSB A USB V RADIOAMATÉRSKÉHO HLASOVOU KOMUNIKACI

JE-LI JEDNÍM POSTRANNÍM PÁSMEM POUŽÍVAJÍ V AMATÉRSKÉ RÁDIO HLASOVÉ KOMUNIKACE, JE BĚŽNOU PRAXÍ, ŽE PRO KMITOČTY POD 10 MHZ, (LSB) SE POUŽÍVÁ NIŽŠÍ POSTRANNÍ PÁSMO A FREKVENCÍ 10 MHZ A VÝŠE, SE POUŽÍVÁ HORNÍ POSTRANNÍ PÁSMO (USB). NAPŘÍKLAD, V 40 M PÁSMU, HLASOVÁ KOMUNIKACE ČASTO PROBÍHAJÍ KOLEM 7.100 MHZ ZA POUŽITÍ REŽIMU LSB. NA 20 M PÁSMU NA 14.200 MHZ, BUDE POUŽIT REŽIM USB.

VÝJIMKOU Z TOHOTO PRAVIDLA SE VZTAHUJE NA PĚT SAMOSTATNÝCH AMATÉRSKÝCH KANÁLŮ NA 60 METROVÉHO PÁSU (BLÍZKO 5,3 MHZ), KDE PRAVIDLA FCC VÝSLOVNĚ VYŽADUJÍ USB.

ROZŠÍŘENÁ JEDNÍM POSTRANNÍM PÁSMEM (ESSB)

ROZŠÍŘENÁ JEDNÍM POSTRANNÍM JE NĚJAKÝ J3E (SSB-SC) REŽIM, KTERÝ PŘEKRAČUJE ZVUKOVOU PROPUSTNOST BĚŽNÝCH NEBO TRADIČNÍCH 2,9 KHZ SSB J3E REŽIMŮ (ITU 2K90J3E) S CÍLEM PODPOŘIT VĚRNOST POTŘEBNÝ A ŽÁDANÝ RELATIVNÍ VYSOKOU VĚRNOSTÍ, PLNÝ ROZSAH ČISTÉ A ARTIKULOVAT VOKÁLNÍ ZVUK.

ROZŠÍŘENÉ REŽIMY SSB BANDWIDTH FREKVENČNÍ ODEZVA ITU DESIGNATOR
ESSB (ÚZKÝ-1A) 3 KHZ 100 HZ ~ 3,10 KHZ 3K00J3E
ESSB (NARROW-1B) 3 KHZ 50 HZ ~ 3,05 KHZ 3K00J3E
ESSB (ÚZKÝ-2) 3,5 KHZ 50 HZ ~ 3,55 KHZ 3K50J3E
ESSB (STŘEDNÍ-1) 4 KHZ 50 HZ ~ 4,05 KHZ 4K00J3E
ESSB (MEDIUM-2) 4,5 KHZ 50 HZ ~ 4,55 KHZ 4K50J3E
ESSB (WIDE-1) 5 KHZ 50 HZ ~ 5,05 KHZ 5K00J3E
ESSB (WIDE-2) 6 KHZ 50 HZ ~ 6,05 KHZ 6K00J3E

AMPLITUDA-KOMPANDOVANÁ MODULACE S JEDNÍM POSTRANNÍM PÁSMEM ( ACSSB )

AMPLITUDA-KOMPANDOVANÁ JEDNÍM POSTRANNÍM PÁSMEM ( ACSSB ) JE ZPŮSOB ÚZKOPÁSMOVÉ MODULACE POUŽITÍ S JEDNÍM POSTRANNÍM PÁSMEM SE PILOTNÍHO TÓNU, COŽ UMOŽŇUJE EXPANDÉR V PŘIJÍMAČI OBNOVIT AMPLITUDU, KTERÁ BYLA SILNĚ STLAČENÉHO VYSÍLAČEM. NABÍZÍ ZLEPŠENOU EFEKTIVNÍ DOSAH NEŽ STANDARDNÍ SSB MODULACE A ZÁROVEŇ ZACHOVÁNÍ ZPĚTNÉ KOMPATIBILITY SE STANDARDNÍMI RÁDII SSB. ACSSB ROVNĚŽ NABÍZÍ SNÍŽENOU PROPUSTNOST A ZLEPŠENÝ ROZSAH PRO DANOU ÚROVEŇ VÝKONU V POROVNÁNÍ S ÚZKOPÁSMOVÝ FM MODULACE.

ŘÍZENÉ OBÁLKA S JEDNÍM POSTRANNÍM PÁSMEM MODULACE ( CESSB )

GENERACE STANDARDNÍCH VÝSLEDKŮ SSB MODULACE VE VELKÉ OBÁLKY PŘEKMIT VÝRAZNĚ NAD ÚROVNÍ PRŮMĚRU OBÁLKY PRO SINUSOVÉHO SIGNÁLU, (I KDYŽ AUDIO SIGNÁL VRCHOL OMEZENÉ). STANDARDNÍ SSB OBÁLKA VRCHOLY JSOU V DŮSLEDKU ZKRÁCENÍ SPEKTRA A ZKRESLENÍ NELINEÁRNÍ FÁZE Z CHYB PŘIBLIŽOVÁNÍ PRAKTICKÉM PROVÁDĚNÍ POŽADOVANÉHO HILBERTOVA TRANSFORMACE. NEDÁVNO BYLO UKÁZÁNO, ŽE VHODNOU KOMPENZACI PŘEKMITNUTÍ (TZV ŘÍZENÝM OBÁLKA S JEDNÍM POSTRANNÍM PÁSMEM MODULACE NEBO CESSB ) DOSAHUJE ASI 3,8 DB SNÍŽENÍ PÍKU PRO PŘENOS HLASU. TO MÁ ZA NÁSLEDEK EFEKTIVNÍ PRŮMĚRNÉ ZVÝŠENÍ VÝKONU O CCA 140%. I KDYŽ SE GENERACE CESSB SIGNÁLU MŮŽE BÝT INTEGROVÁN DO SSB MODULÁTORU, JE MOŽNÉ ODDĚLIT GENEROVÁNÍ CESSB SIGNÁLU (NAPŘÍKLAD VE FORMĚ VNĚJŠÍHO ŘEČI PREPROCESOREM) ZE STANDARDNÍHO SSB RÁDIO. TO VYŽADUJE, ŽE STANDARDNÍ SSB RÁDIU MODULÁTOR BÝT LINEÁRNÍ FÁZE A MAJÍ DOSTATEČNOU ŠÍŘKU PÁSMA SLOŽIT CESSB SIGNÁL. JE-LI STANDARDNÍ SSB MODULÁTOR SPLŇUJE TYTO POŽADAVKY, PAK JE KONTROLA OBÁLKY PROCESEM CESSB JE ZACHOVÁNA.

ITU OZNAČENÍ

V ROCE 1982, MEZINÁRODNÍ TELEKOMUNIKAČNÍ UNIE (ITU) OZNAČIL TYPŮ AMPLITUDOVÉ MODULACE:

OZNAČENÍ POPIS
A3E DVOJITÝM POSTRANNÍM PÁSMEM PLNÝ NOSIČ - ZÁKLADNÍ SCHÉMA AMPLITUDOVÉ MODULACE
R3E S JEDNÍM POSTRANNÍM PÁSMEM SE SNÍŽENÝM NOSIČ
H3E S JEDNÍM POSTRANNÍM PÁSMEM PLNÝ NOSIČ
J3E S JEDNÍM POSTRANNÍM PÁSMEM POTLAČENA NOSIČE
B8E NEZÁVISLÝ POSTRANNÍM EMISÍ
C3F VESTIGIAL POSTRANNÍM
LINCOMPEX SPOJENÉ KOMPRESORU A EXPANDÉRU
