Tabulka PMR (Personal Mobile Radio)

Pro vysílání s analogovou (frekvenční) modulací je určeno 16 kanálů s rozestupem 12,5 kHz, střed 1. kanálu je 446,00625 MHz. Pro vysílání s digitální modulací je stanoven rozestup buď 6,25 kHz, střed 1. kanálu je 446,003125 MHz, nebo 12,5 kHz a střed 1. kanálu 446,00625 MHz (platí od 1. 1. 2018).

Vyzářený výkon stanic PMR nesmí být vyšší než 500 mW EIRP a anténa musí být integrální, tj. pevně spojená se stanicí, bez možnosti odpojení uživatelem. Stanice mohou být vybaveny funkcí CTCSS, která umožňuje odlišit až 38 stanic na tomtéž kanálu, modely vyšší třídy pak i funkcí DCS. V jednom okamžiku však může na tomtéž kanálu vysílat vždy pouze jediná stanice, přičemž její vysílání přijímají jen stanice se stejně nastaveným kódem CTCSS. Při slabém signálu tato funkce nemusí být spolehlivá a může docházet ke (nevědomému) vzájemnému rušení.

1  CH 446.00625 Mhz

2  CH 446.01875 Mhz

3  CH 446.03125 Mhz

4  CH 446.04375 Mhz

5  CH 446.05625 Mhz

6  CH 446.06875 Mhz

7  CH 446.08125 Mhz

8  CH 446.09375 Mhz

9  CH 446.10625 Mhz

10 CH 446.11875 Mhz

11 CH 446.13125 Mhz

12 CH 446.14375 Mhz

13 CH 446.15625 Mhz

14 CH 446.16875 Mhz

15 CH 446.18125 Mhz

16 CH 446.19375 Mhz

dPMR 446 (Digital personal mobile radio)

1  CH 446,103125 Mhz

2  CH 446,109375 Mhz

3  CH 446,115625 Mhz

4  CH 446,121875 Mhz

5  CH 446,128125 Mhz

6  CH 446,134375 Mhz

7  CH 446,140625 Mhz

8  CH 446,146875 Mhz

9  CH 446,153125 Mhz

10 CH 446,159375 Mhz

11 CH 446,165625 Mhz

12 CH 446,171875 Mhz

13 CH 446,178125 Mhz

14 CH 446,184375 Mhz

15 CH 446,190625 Mhz

16 CH 446,196875 Mhz

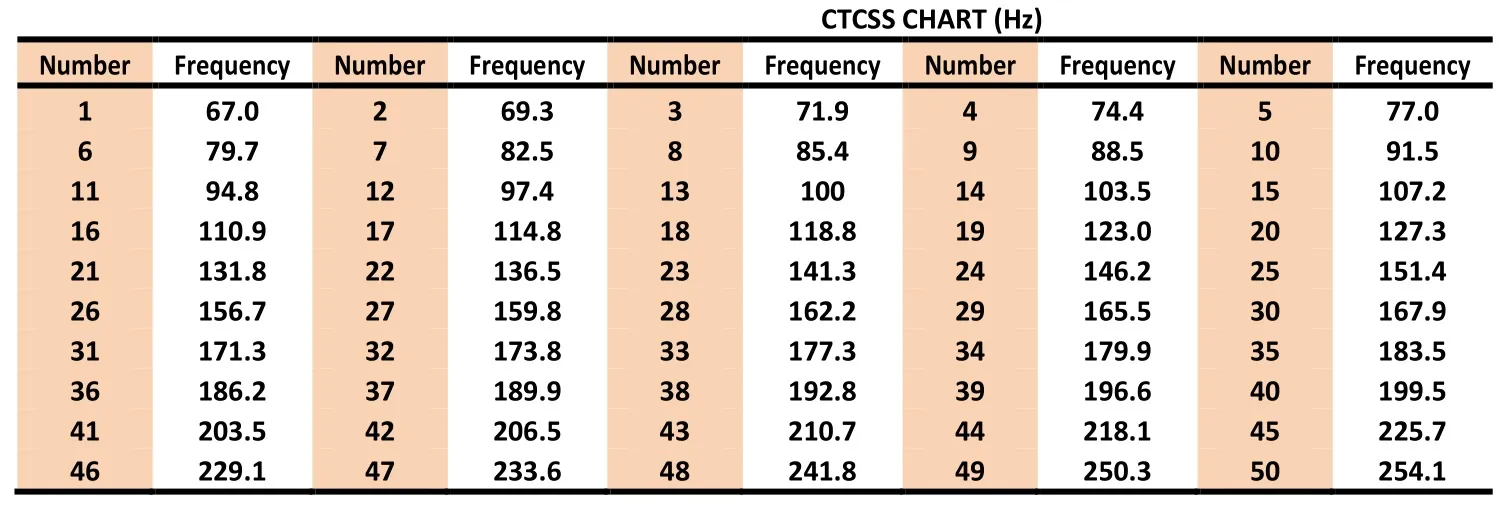

Tabulka CTCSS

Tabulka DCS

Continuous Tone-Coded Squelch System - ( CTCSS)

V telekomunikacích je Continuous Tone-Coded Squelch System neboli CTCSS jedním typem vnitropásmové signalizace , která se používá ke snížení obtěžování poslechem ostatních uživatelů na sdíleném obousměrném rádiovém komunikačním kanálu. (Viz squelch .) Někdy se označuje jako umlčování tónů. Dělá to přidáním nízkofrekvenčního zvukového tónu do hlasu. Pokud je na stejné rádiové frekvenci více než jedna skupina uživatelů (tzv. co-channel users ), obvody CTCSS ztlumí ty uživatele, kteří používají jiný tón CTCSS nebo žádné CTCSS. Někdy je označován jako dílčí kanál, ale toto je nesprávné pojmenování, protože nejsou vytvořeny žádné další kanály. Všichni uživatelé s různými tóny CTCSS na stejném kanálu stále vysílají na stejné rádiové frekvenci a jejich přenosy se vzájemně ruší; nicméně; rušení je za většiny podmínek maskováno. Funkce CTCSS také nenabízí žádné zabezpečení.

Přijímač s pouhou nosnou nebo šumovým squelchem ​​nepotlačuje žádný dostatečně silný signál; v režimu CTCSS se vypne pouze tehdy, když signál nese také správný sub-slyšitelný zvukový tón. Tóny nejsou ve skutečnosti pod dosahem lidského sluchu, ale jsou špatně reprodukovány většinou reproduktorů na komunikační úrovni a v každém případě jsou obvykle před odesláním do reproduktoru nebo sluchátek odfiltrovány.

Teorie operace

Rádiové vysílače používající CTCSS vždy vysílají svůj vlastní tónový kód, kdykoli je stisknuto vysílací tlačítko. Tón je přenášen na nízké úrovni současně s hlasem. Toto se nazývá kódování CTCSS . Tóny CTCSS se pohybují od 67 do 257 Hz . Tóny jsou obvykle označovány jako sub-slyšitelné tóny . V obousměrném rádiovém systému FM jsou úrovně kodéru CTCSS obvykle nastaveny na 15 % systémové odchylky . Například v systému odchylky 5 kHz by úroveň tónu CTCSS normálně byla nastavena na odchylku 750 Hz. Konstruované systémy mohou vyžadovat různá nastavení úrovně v rozsahu 500 Hz až 1 kHz (10-20 %).

Schopnost přijímače ztlumit zvuk, dokud nedetekuje nosnou se správným tónem CTCSS, se nazývá dekódování . Přijímače jsou vybaveny funkcemi, které umožňují deaktivaci "zámku" CTCSS. Na konzole základnové stanice může mít mikrofon rozdělené tlačítko push-to-talk. Stisknutí jedné poloviny tlačítka (často označeného ikonou reproduktoru nebo písmeny "MON", zkratka pro "MONitor") deaktivuje dekodér CTCSS a vrátí přijímač, aby slyšel jakýkoli signál na kanálu. To se nazývá funkce monitoru . Někdy dochází k mechanickému blokování: uživatel musí stisknout a podržet tlačítko monitoru, jinak je přenosové tlačítko zablokováno a nelze jej stisknout. Tato možnost blokování se nazývá povinné sledování před přenosem(uživatel je nucen sledovat vlastní hardwarovou konstrukcí zařízení). U mobilních rádií je mikrofon obvykle uložen v závěsné sponě nebo v závěsné krabici obsahující mikrofonní sponu. Když uživatel vytáhne mikrofon ze závěsné spony, aby mohl uskutečnit hovor, spínač v klipu (krabičce) přinutí přijímač, aby se vrátil do konvenčního režimu umlčování nosiče ("monitor"). Některé návrhy přemisťují přepínač do těla samotného mikrofonu. U ručních vysílaček může indikátor LED svítit zeleně, žlutě nebo oranžově, aby signalizoval, že na kanálu mluví jiný uživatel. Ruční vysílačky mají většinou vypínač nebo tlačítkomonitorovat. Některá moderní rádia mají funkci zvanou "Uzamčení obsazeného kanálu", která uživateli neumožní vysílat, dokud rádio přijímá jiný signál.

CTCSS dekodér je založen na velmi úzkém pásmovém filtru, který propouští požadovaný CTCSS tón. Výstup filtru je zesílen a usměrněn a vytváří stejnosměrné napětí, kdykoli je přítomen požadovaný tón. Stejnosměrné napětí se používá k zapnutí, povolení nebo zrušení ztlumení zvukových stupňů reproduktorů přijímače. Když je přítomen tón, přijímač je vypnutý, když není přítomen, je přijímač tichý.

V komunikačním přijímači navrženém pro CTCSS má filtr horní propusti blokovat tóny CTCSS (pod 300 Hz), aby nebyly slyšet v reproduktoru. Protože se zvukové křivky u jednotlivých přijímačů liší, některá rádia mohou předávat slyšitelnou úroveň tónu CTCSS do reproduktoru. Nižší tónové frekvence jsou obecně méně slyšitelné. Pokud by purpurová zvuková křivka zobrazená vpravo byla vykreslena z přijímače vybaveného CTCSS, klesla by téměř přímo dolů pod 300 Hz.

Protože perioda je inverzí frekvence, může dekódování nižších tónových frekvencí trvat déle (závisí na konstrukci dekodéru). Přijímačům v systému používajícím 67,0 Hz může trvat dekódování znatelně déle než přijímačům používajícím 203,5 Hz a může trvat déle než jedno dekódování 250,3 Hz. V nějakém opakovačičasová prodleva může být značná. Nižší tón může způsobit oříznutí jedné nebo dvou slabik, než se zvuk přijímače vypne (je slyšet). Je to proto, že přijímače dekódují v řetězci. Přijímač opakovače musí nejprve snímat nosný signál na vstupu a poté dekódovat tón CTCSS. Když k tomu dojde, systémový vysílač se zapne a zakóduje tón CTCSS na svůj nosný signál (výstupní frekvence). Všechna rádia v systému začnou dekódovat poté, co zaznamenají nosný signál a poté rozpoznají tón na nosné jako platný. Jakékoli zkreslení kódovaného tónu také ovlivní čas dekódování.

Konstruované systémy často používají tóny v rozsahu 127,3 Hz až 162,2 Hz, aby vyvážily rychlé dekódování s udržením tónů mimo slyšitelnou část přijímaného zvuku. Většina výrobců amatérských rádiových řadičů opakovačů nabízí možnost zpoždění zvuku - to zpozdí zvuk opakované řeči o volitelný počet milisekund, než je znovu přenesen. Během této fixní doby zpoždění (jejíž velikost je upravena během instalace a poté uzamčena) má dekodér CTCSS dostatek času na rozpoznání správného tónu. Tímto způsobem lze překonat problém se ztracenými slabikami na začátku přenosu, aniž by bylo nutné používat tóny s vyšší frekvencí.

V raných systémech bylo běžné vyhýbat se použití sousedních tónů. Na kanálech, kde se nepoužívá každý dostupný tón, je to dobrá technická praxe. Ideální by například bylo vyhnout se použití 97,4 Hz a 100,0 Hz na stejném kanálu. Tóny jsou tak blízko, že některé dekodéry mohou periodicky falešně spouštět. Uživatel občas slyší mluvit slabiku nebo dvě ze společných uživatelů na jiném tónu CTCSS. Jak elektronické součástky stárnou nebo v důsledku výrobních odchylek mohou být některá rádia v systému lepší než jiná v potlačování blízkých tónových frekvencí.

Digital-Coded Squelch - (DCS)

Hlavní článek: Digital-Coded Squelch

CTCSS je analogový systém. Pozdější systém Digital-Coded Squelch (DCS) byl vyvinut společností Motorola pod obchodním názvem Digital Private Line (DPL). General Electric odpověděla stejným systémem pod názvem Digital Channel Guard (DCG). Obecný název je CDCSS (Continuous Digital-Coded Squelch System). Použití digitálního umlčování na kanálu, který má stávající uživatele tónového umlčování, vylučuje použití tónů 131,8 a 136,5 Hz, protože digitální bitová rychlost je 134,4 bitů za sekundu a dekodéry nastavené na tyto dva tóny budou snímat přerušovaný signál (viz v obousměrném rádiovém poli jako "falšování" dekodéru).
